Розділ ІІ. Підготування металу до зварювання.
Слюсарні роботи

 гвинтові - ЭВ-2(125А), ЭВ-3(315А), ЭВ-
4(500А).
Електродотримачі мають відповідати таким вимогам:
 забезпечувати надійне затискання
електродів;
 допускати затискання електрода не
менше ніж у двох положеннях —
перпендикулярнота підкутом не менше
0
1150 Сдо осі електрода;
 забезпечувати швидку й легку
зміну електродів (4с).

Особливості електродотримачів:
 опірізоляції маєбути не менше 5мОм;
 рукоятка має бути виготовлена з
ізолюючого матеріалу довжиною не менше
120мм;
 струмоведучі частини повинні бути
надійно ізольовані від випадкового дотику;
 поперечний переріз рукоятки повинен
вписуватисяу коло діаметромнебільше
40мм.

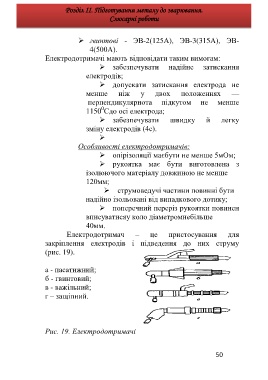

Електродотримач – це пристосування для
закріплення електродів і підведення до них струму
(рис. 19).

а - пасатижний;
б - гвинтовий;
в - важільний;
г – защіпний.

Рис. 19. Електродотримачі

50
