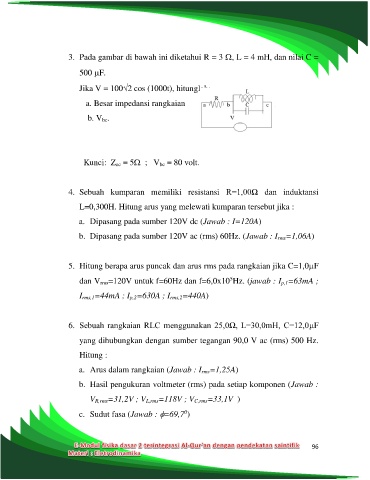

3. Pada gambar di bawah ini diketahui R = 3 , L = 4 mH, dan nilai C =

500 F.

Jika V = 1002 cos (1000t), hitunglah:

a. Besar impedansi rangkaian

b. V bc.

Kunci: Z ac = 5 ; V bc = 80 volt.

4. Sebuah kumparan memiliki resistansi R=1,00Ω dan induktansi

L=0,300H. Hitung arus yang melewati kumparan tersebut jika :

a. Dipasang pada sumber 120V dc (Jawab : I=120A)

b. Dipasang pada sumber 120V ac (rms) 60Hz. (Jawab : I rms=1,06A)

5. Hitung berapa arus puncak dan arus rms pada rangkaian jika C=1,0F

5
dan V rms=120V untuk f=60Hz dan f=6,0x10 Hz. (jawab : I p,1=63mA ;
I rms,1=44mA ; I p,2=630A ; I rms,2=440A)

6. Sebuah rangkaian RLC menggunakan 25,0Ω, L=30,0mH, C=12,0F

yang dihubungkan dengan sumber tegangan 90,0 V ac (rms) 500 Hz.

Hitung :

a. Arus dalam rangkaian (Jawab : I rms=1,25A)

b. Hasil pengukuran voltmeter (rms) pada setiap komponen (Jawab :

V R,rms=31,2V ; V L,rms=118V ; V C,rms=33,1V )

0
c. Sudut fasa (Jawab : =69,7 )
