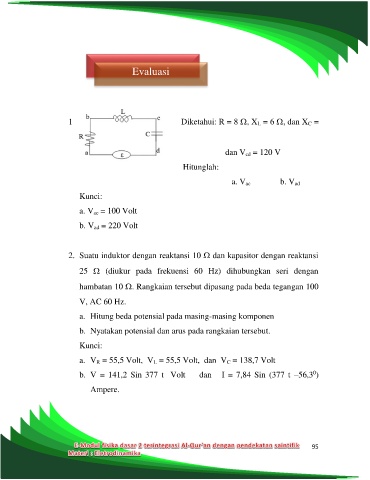

Evaluasi

1. Diketahui: R = 8 , X L = 6 , dan X C =

12 

dan V cd = 120 V

Hitunglah:

a. V ac b. V ad

Kunci:
a. V ac = 100 Volt

b. V ad = 220 Volt

2. Suatu induktor dengan reaktansi 10  dan kapasitor dengan reaktansi

25  (diukur pada frekuensi 60 Hz) dihubungkan seri dengan

hambatan 10 . Rangkaian tersebut dipasang pada beda tegangan 100

V, AC 60 Hz.

a. Hitung beda potensial pada masing-masing komponen

b. Nyatakan potensial dan arus pada rangkaian tersebut.

Kunci:

a. V R = 55,5 Volt, V L = 55,5 Volt, dan V C = 138,7 Volt

b. V = 141,2 Sin 377 t Volt dan I = 7,84 Sin (377 t –56,3 )
0
Ampere.
