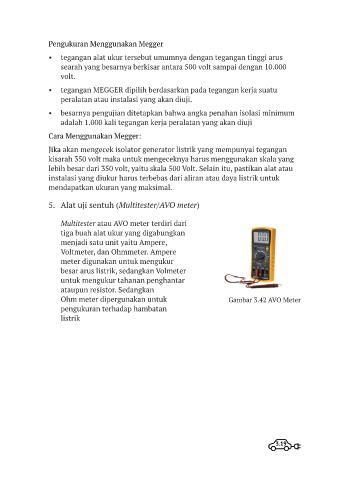

Page 21 - Modul 3

Pengukuran Menggunakan Megger

• tegangan alat ukur tersebut umumnya dengan tegangan tinggi arus
searah yang besarnya berkisar antara 500 volt sampai dengan 10.000
volt.

• tegangan MEGGER dipilih berdasarkan pada tegangan kerja suatu
peralatan atau instalasi yang akan diuji.

• besarnya pengujian ditetapkan bahwa angka penahan isolasi minimum
adalah 1.000 kali tegangan kerja peralatan yang akan diuji
Cara Menggunakan Megger:

Jika akan mengecek isolator generator listrik yang mempunyai tegangan
kisarah 350 volt maka untuk mengeceknya harus menggunakan skala yang
lebih besar dari 350 volt, yaitu skala 500 Volt. Selain itu, pastikan alat atau
instalasi yang diukur harus terbebas dari aliran atau daya listrik untuk
mendapatkan ukuran yang maksimal.

5. Alat uji sentuh (Multitester/AVO meter)

Multitester atau AVO meter terdiri dari
tiga buah alat ukur yang digabungkan
menjadi satu unit yaitu Ampere,
Voltmeter, dan Ohmmeter. Ampere
meter digunakan untuk mengukur
besar arus listrik, sedangkan Volmeter
untuk mengukur tahanan penghantar
ataupun resistor. Sedangkan
Ohm meter dipergunakan untuk Gambar 3.42 AVO Meter
pengukuran terhadap hambatan
listrik
