A. Konstruksi Balok Sederhana

Konstruksi balok sederhana adalah konstruksi yang ditumpu pada dua titik
tumpu, yang masing-masing berupa sendi dan rol. Jenis konstruksi ini adalah

statis tertentu, yang dapat diselesaikan dengan persamaan keseimbangan.

1. Konstruksi balok sederhana dengan sebuah beban terpusat
Untuk dapat menggambar bidang SFD, NFD dan BMD terlebih dahulu

harus dihitung reaksi arah vertikal. Sedangkan untuk menghitung besarnya
reaksi, dapat dilakukan secara grafis ataupun analitis.

PV P= 7kN

60 o
A C PH B

a = 2m b = 4m
PV = P. sin 60 = 6,10kN
PH = P. cos 60 = 3,5kN

S v
t II I
P h q Yc Av w
I S O
r x II
Bv
H=2,5cm
SFD AV
LUKISAN KUTUB
BV H = 2,5cm; Yc = 1,6cm
P Mc = H. Yc. Skala Gaya. Skala Jarak

BMD

Mc Mc = H.Yc. Skala gaya.
Skala Jarak
NFD
AH PH

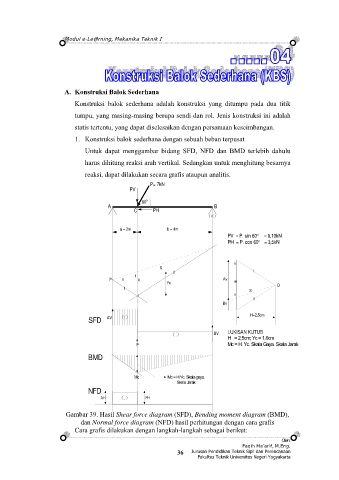

Gambar 39. Hasil Shear force diagram (SFD), Bending moment diagram (BMD),
dan Normal force diagram (NFD) hasil perhitungan dengan cara grafis
Cara grafis dilakukan dengan langkah-langkah sebagai berikut:
