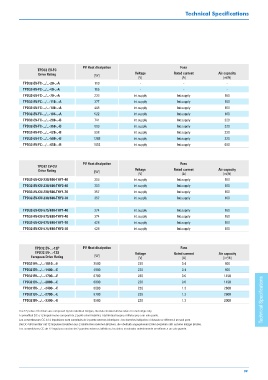

Page 39 - Gefran - DC system drives
P. 39
Technical Specifications
PV Heat dissipation Fans
TPD32 EV-FC
Drive Rating [W] Voltage Rated current Air capacity
3
[V] [A] [m /h]
TPD32-EV-FC-.../...-20-..-A 110 - - -
TPD32-EV-FC-.../...-40-..-A 165 - - -
TPD32-EV-FC-.../...-70-..-A 233 Int.supply Int.supply 160
TPD32-EV-FC-.../...-110-..-A 377 Int.supply Int.supply 160
TPD32-EV-FC-.../...-140-..-A 445 Int.supply Int.supply 160
TPD32-EV-FC-.../...-185-..-A 522 Int.supply Int.supply 160
TPD32-EV-FC-.../...-280-..-B 741 Int.supply Int.supply 320
TPD32-EV-FC-.../...-350-..-B 899 Int.supply Int.supply 320
TPD32-EV-FC-.../...-420-..-B 998 Int.supply Int.supply 320
TPD32-EV-FC-.../...-500-..-B 1208 Int.supply Int.supply 320
TPD32-EV-FC-.../...-650-..-B 1653 Int.supply Int.supply 680
PV Heat dissipation Fans
TPD32 EV-CU
Drive Rating [W] Voltage Rated current Air capacity
[V] [A] [m /h]
3
TPD32-EV-CU-230/500-THY1-40 303 Int.supply Int.supply 160
TPD32-EV-CU-230/500-THY2-40 303 Int.supply Int.supply 160
TPD32-EV-CU-230/500-THY1-70 357 Int.supply Int.supply 160
TPD32-EV-CU-230/500-THY2-70 357 Int.supply Int.supply 160
TPD32-EV-CU-575/690-THY1-40 374 Int.supply Int.supply 160
TPD32-EV-CU-575/690-THY2-40 374 Int.supply Int.supply 160
TPD32-EV-CU-575/690-THY1-70 428 Int.supply Int.supply 160
TPD32-EV-CU-575/690-THY2-70 428 Int.supply Int.supply 160
TPD32 EV-...-12P PV Heat dissipation Fans
TPD32 EV-...-12S Voltage Rated current Air capacity
European Drive Rating [W] [V] [A] [m /h]
3
TPD32 EV-.../...-1010-..-E 3500 230 0.4 900
TPD32 EV-.../...-1400-..-E 4900 230 0.4 900
TPD32 EV-.../...-1700-..-E 6700 230 0.6 1450
TPD32 EV-.../...-2000-..-E 6800 230 0.6 1450
TPD32 EV-.../...-2400-..-E 8000 230 1.3 2600
TPD32 EV-.../...-2700-..-E 8700 230 1.3 2600
TPD32 EV-.../...-3300-..-E 9500 230 1.3 2000 Technical Specifications
The 12 pulses DC drives are composed by two identical bridges, the data showed above refers to one bridge only.
I convertitori DC a 12 impulsi sono composti da 2 ponti esterni identici, i dati indicati sopra si riferiscono a un solo ponte.
Les convertisseurs CC à 12 impulsions sont constitués de 2 ponts externes identiques ; les données indiquées ci-dessus se réfèrent à un seul pont.
Die DC-Stromrichter mit 12 Impulsen bestehen aus 2 identischen externen Brücken; die oberhalb angegebenen Daten beziehen sich auf eine einzige Brücke.
Los convertidores CC de 12 impulsos constan de 2 puentes externos idénticos; los datos mostrados anteriormente se refieren a un solo puente.
39
