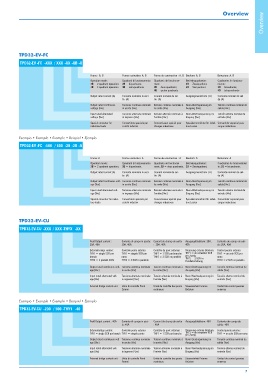

Overview
Overview

TPD32-EV-FC

TPD32-EV -FC -XXX / XXX -XX -XB -X

Frame: A, B Forma costruttiva: A, B Forme de construction : A, B Bauform: A, B Estructura: A, B
Operation mode: Quadranti di funzionamento: Quadrants de fonctionne- Betriebsquadranten: Cuadrantes de funciona-
2B = 2 quadrant operation; 2B = biquadrante; ment: 2B = Zweiquadrant, miento:
4B = 4 quadrant operation 4B = tetraquadrante 2B = deux quadrants; 4B = Vierquadrant 2B = bicuadrante;
4B = quatre quadrants 4B = tetracuadrante
Output rated current [A] Corrente nominale in usci- Courant nominal de sor- Ausgangsnennstrom [A] Corriente nominal de sali-
ta [A] tie [A] da [A]
Output rated continuous Tensione continua nominale Tension continue nominale à Nenn-Gleichspannung im Tensión continua nominal de
voltage [Vdc] in uscita [Vdc] la sortie [Vdc] Ausgang [Vdc] salida [Vdc]
Input rated alternated Tensione alternata nominale Tension alternée nominale à Nenn-Wechselspannung im Tensión alterna nominal de
voltage [Vac] in ingresso [Vac] l’entrée [Vac] Eingang [Vac] entrada [Vac]
Special converter for Convertitore speciale per Convertisseur spécial pour Spezialstromrichter für induk- Convertidor especial para
inductive loads carichi induttivi charges inductives tive Lasten cargas inductivas

Esempio • Example • Exemple • Beispiel • Ejemplo
TPD32-EV -FC -500 / 600 -20 -2B -A

Frame: A Forma costruttiva: A Forme de construction : A Bauform: A Estructura: A
Operation mode: Quadranti di funzionamento: Quadrants de fonctionne- Betriebsquadranten: Cuadrantes de funcionamien-
2B = 2 quadrant operation. 2B = biquadrante. ment: 2B = deux quadrants. 2B = Zweiquadrant. to: 2B = bicuadrante.
Output rated current [A] Corrente nominale in usci- Courant nominal de sor- Ausgangsnennstrom [A] Corriente nominal de sali-
ta [A] tie [A] da [A]
Output rated continuous volt- Tensione continua nominale Tension continue nominale à Nenn-Gleichspannung im Tensión continua nominal de
age [Vdc] in uscita [Vdc] la sortie [Vdc] Ausgang [Vdc] salida [Vdc]
Input rated alternated volt- Tensione alternata nominale Tension alternée nominale à Nenn-Wechselspannung im Tensión alterna nominal de
age [Vac] in ingresso [Vac] l’entrée [Vac] Eingang [Vac] entrada [Vac]
Special converter for induc- Convertitore speciale per Convertisseur spécial pour Spezialstromrichter für induk- Convertidor especial para
tive loads carichi induttivi charges inductives tive Lasten cargas inductivas

TPD32-EV-CU

TPD32-EV-CU -XXX / XXX -THYX -XX

Field Output current : Corrente di campo in uscita: Courant de champ de sortie Ausgangsfeldstrom: 20A, Corriente de campo de sali-
20A, 40A 20A, 40A : 20A, 40A 40A da: 20A, 40A
External bridge control: Controllo ponte esterno: Contrôle du pont extérieur : Steuerung externe Brücken: Control puente externo:
THY1 = single SCR per THY1 = singolo SCR per THY1 = 1 SCR par branche THY1 = ein einzelner SCR THY1 = un solo SCR por
branch ramo THY2 = 2 SCR en parallèle pro Zweig ramo
THY2 = 2 SCR in
THY2 = 2 parallel SCRs THY2 = 2 SCR in parallelo Parallelschaltung THY2 = 2 SCR en paralelo
Output rated continuous volt- Tensione continua nominale Tension continue nominale à Nenn-Gleichspannung im Tensión continua nominal de
age [Vdc] in uscita [Vdc] la sortie [Vdc] Ausgang [Vdc] salida [Vdc]
Input rated alternated volt- Tensione alternata nominale Tension alternée nominale à Nenn-Wechselspannung im Tensión alterna nominal de
age [Vac] in ingresso [Vac] l’entrée [Vac] Eingang [Vac] entrada [Vac]
External bridge control unit Unita di controllo Ponti Unité de contrôle des ponts Steuereinheit Externe Unidad de control puentes
Esterni extérieurs Brücken externos

Esempio • Example • Exemple • Beispiel • Ejemplo
TPD32-EV-CU -230 / 500 -THY1 -40

Field Output current : 40A Corrente di campo in usci- Courant de champ de sortie Ausgangsfeldstrom: 40A Corriente de campo de
ta: 40A : 40A salida: 40A
External bridge control: Controllo ponte esterno: Contrôle du pont extérieur : Steuerung externe Brücken: Control puente externo:
THY1 = single SCR per branch THY1 = singolo ponte THY1 = 1 SCR par branche THY1 = ein einzelner SCR THY1 = un solo SCR por ramo
pro Zweig
Output rated continuous volt- Tensione continua nominale Tension continue nominale à Nenn-Gleichspannung im Tensión continua nominal de
age [Vdc] in uscita [Vdc] la sortie [Vdc] Ausgang [Vdc] salida [Vdc]
Input rated alternated volt- Tensione alternata nominale Tension alternée nominale à Nenn-Wechselspannung im Tensión alterna nominal de
age [Vac] in ingresso [Vac] l’entrée [Vac] Eingang [Vac] entrada [Vac]
External bridge control unit Unita di controllo Ponti Unité de contrôle des ponts Steuereinheit Externe Unidad de control puentes
Esterni extérieurs Brücken externos
7
