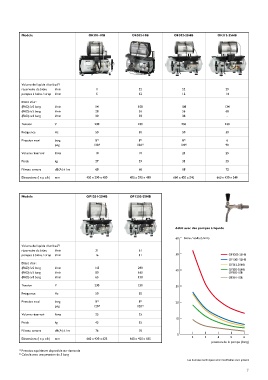

Modèle OF01-10B OF0-10B OF0-HB OF1-HB

Volume de liquide distribué :
2)
réservoirs de bière l/min 11 22 22 29
pompes à bière / sirop l/min 5 12 12 14
Débit d’air:
(FAD) à 0 barg l/min 54 108 108 134
(FAD) à 5 barg l/min 28 56 56 68
(FAD) à 8 barg l/min 20 38 38 -
Tension V 230 230 230 230
Fréquence Hz 50 50 50 50
1)
1)
1)
Pression maxi barg 8 8 8 6
psig 120 120 120 90
1)
1)
1)
Volume réservoir litres 10 10 25 25
Poids kg 27 29 35 35
Niveau sonore dB(A) à 1m 68 68 68 72
Dimensions (l x p x h) mm 450 x 290 x 480 450 x 290 x 480 660 x 420 x 540 660 x 420 x 540

Modèle OF101-HB OF10-HB

débit avec des pompes à liquide

bière / soda (l/min)
Volume de liquide distribué :
2)
réservoirs de bière l/min 31 61
pompes à bière / sirop l/min 16 31 /& ("
/& ("
Débit d’air: /& ("
(FAD) à 0 barg l/min 145 290 /& ("
(FAD) à 5 barg l/min 80 160 /& "
(FAD) à 8 barg l/min 65 130 /& "
Tension V 230 230

Fréquence Hz 50 50
1)
Pression maxi barg 8 8
1)
psig 120 120
1)
1)
Volume réservoir litres 25 25

Poids kg 45 55
Niveau sonore dB(A) à 1m 76 76

Dimensions (l x p x h) mm 660 x 420 x 625 660 x 420 x 625
pression de la pompe (barg)
1) Pression supérieure disponible sur demande
2) Calculé avec une pression de 3 barg
Les données techniques sont modifiables sans préavis
