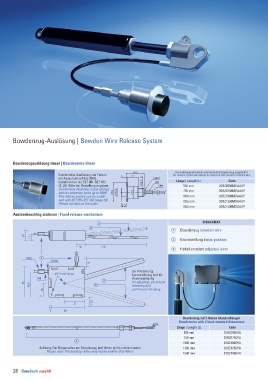

Page 28 - Bansbach - Easylift System

Übersicht Overview

Gasdruckfedern Gas Springs

Blockierfedern Lockable Gas Springs

Gaszugfedern Gas Traction Springs

Bowdenzug-Auslösung | Bowden Wire Release System
Edelstahl Gasfedern Stainless Steel

Bowdenzugauslösung linear | Bowdenwire linear Flachtaster | Flat grip
Die Auslösung wird immer mit montiertem Bowdenzug ausgeliefert
Komfortable Auslösung von Federn The release system will always be delivered with mounted bowden wire
mit Ausschubkraft bis 300N. 20FT2 Flachtaster
Kombinierbar mit SET 001-SET 003 Länge | Length (L) Code Flat grip Dämpfer Damper
(S. 29). Bitte bei Bestellung angeben. 500 mm 20BZ0500MDAAKP
Comfortable releasing of gas springs 750 mm 20BZ0750MDAAKP
with an extension force up to 300N.
The release system can be combi- 1000 mm 20BZ1000MDAAKP
ned with SET 001-SET 003 (page 29). 1250 mm 20BZ1250MDAAKP
Please mention on the order.
1500 mm 20BZ1500MDAAKP Bowdenzug-Auslösung für blockierbare
Gasfedern mit Auslöseweg < 1mm Connecting Parts
Auslösebeschlag stationär | Fixed release mechanism Bowden Wire Release System for lockable gas Anschlussteile
springs with release travel < 1mm
20BAXXMXX
3
2
1 Bowdenzug bowden wire
18
11
2 Grundstellung basic position
Ø Kolbenstange Progression progressivity easymotion
15 110 Ø piston rod 50% 100%
3 Hebel arretiert adjusted lever
SW8 1 8 mm 400N 300N
SW10
15
10 mm 700N 500N
zur Arretierung,
ø3*15 tief /deep Kurzauslösung und für Führungssäulen Guide Columns
M6 Dauerauslösung
2
55 for adjusting, short-term 14 mm 1800N 1000N
46,5 3 releasing and
20 permanent releasing
5
Bowdenzug Standardlängen | Bowden wire standard dimensions
37 17,5 Sonderlösungen Special Solutions
Code Länge | length (mm)
5 60
Bowdenzug mit Z-Haken Standardlängen 20BZ0500TAAKP 500
Bowdenwire with Z-hook standard dimensions
Länge | Length (L) Code 20BZ0750TAAKP 750
500 mm 20BZ0500HA
20BZ1000TAAKP 1000 Hinweise Advices
750 mm 20BZ0750HA
L
1000 mm 20BZ1000HA 20BZ1250TAAKP 1250
Achtung: Der Biegeradius am Bowdenzug darf 40mm nicht unterschreiten 1250 mm 20BZ1250HA
Please note: The bending radius may not be smaller than 40mm 20BZ1500TAAKP 1500
1500 mm 20BZ1500HA
Technische Änderungen vorbehalten • We reserve the right to make technical changes at any time without prior notice
