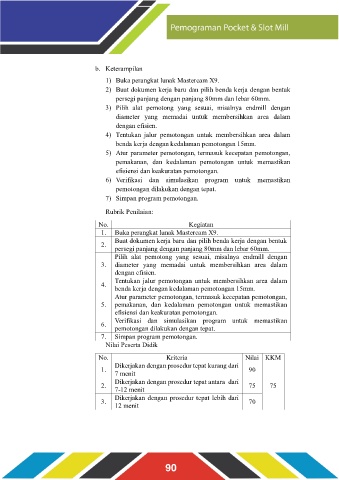

Page 90 - E-Module MBCAE_Neat

b. Keterampilan

1) Buka perangkat lunak Mastercam X9.
2) Buat dokumen kerja baru dan pilih benda kerja dengan bentuk
persegi panjang dengan panjang 80mm dan lebar 60mm.
3) Pilih alat pemotong yang sesuai, misalnya endmill dengan
diameter yang memadai untuk membersihkan area dalam
dengan efisien.
4) Tentukan jalur pemotongan untuk membersihkan area dalam
benda kerja dengan kedalaman pemotongan 15mm.
5) Atur parameter pemotongan, termasuk kecepatan pemotongan,
pemakanan, dan kedalaman pemotongan untuk memastikan
efisiensi dan keakuratan pemotongan.
6) Verifikasi dan simulasikan program untuk memastikan
pemotongan dilakukan dengan tepat.
7) Simpan program pemotongan.

Rubrik Penilaian:
No. Kegiatan
1. Buka perangkat lunak Mastercam X9.
Buat dokumen kerja baru dan pilih benda kerja dengan bentuk
2.
persegi panjang dengan panjang 80mm dan lebar 60mm.
Pilih alat pemotong yang sesuai, misalnya endmill dengan
3. diameter yang memadai untuk membersihkan area dalam
dengan efisien.
Tentukan jalur pemotongan untuk membersihkan area dalam
4.
benda kerja dengan kedalaman pemotongan 15mm.
Atur parameter pemotongan, termasuk kecepatan pemotongan,
5. pemakanan, dan kedalaman pemotongan untuk memastikan
efisiensi dan keakuratan pemotongan.
Verifikasi dan simulasikan program untuk memastikan
6.
pemotongan dilakukan dengan tepat.
7. Simpan program pemotongan.
Nilai Peserta Didik

No. Kriteria Nilai KKM
Dikerjakan dengan prosedur tepat kurang dari
1. 90
7 menit
Dikerjakan dengan prosedur tepat antara dari
2. 75 75
7-12 menit
Dikerjakan dengan prosedur tepat lebih dari
3. 70
12 menit

90
