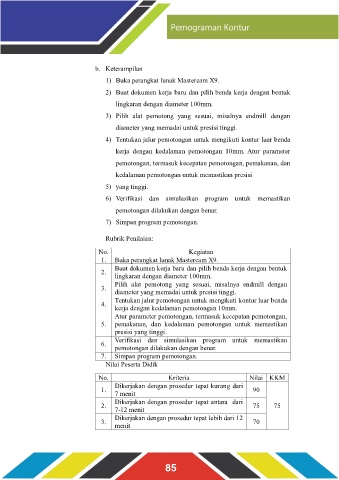

Page 85 - E-Module MBCAE_Neat

b. Keterampilan

1) Buka perangkat lunak Mastercam X9.
2) Buat dokumen kerja baru dan pilih benda kerja dengan bentuk

lingkaran dengan diameter 100mm.

3) Pilih alat pemotong yang sesuai, misalnya endmill dengan
diameter yang memadai untuk presisi tinggi.

4) Tentukan jalur pemotongan untuk mengikuti kontur luar benda
kerja dengan kedalaman pemotongan 10mm. Atur parameter

pemotongan, termasuk kecepatan pemotongan, pemakanan, dan

kedalaman pemotongan untuk memastikan presisi
5) yang tinggi.

6) Verifikasi dan simulasikan program untuk memastikan
pemotongan dilakukan dengan benar.

7) Simpan program pemotongan.

Rubrik Penilaian:
No. Kegiatan
1. Buka perangkat lunak Mastercam X9.
Buat dokumen kerja baru dan pilih benda kerja dengan bentuk
2.
lingkaran dengan diameter 100mm.
Pilih alat pemotong yang sesuai, misalnya endmill dengan
3.
diameter yang memadai untuk presisi tinggi.
Tentukan jalur pemotongan untuk mengikuti kontur luar benda
4.
kerja dengan kedalaman pemotongan 10mm.
Atur parameter pemotongan, termasuk kecepatan pemotongan,
5. pemakanan, dan kedalaman pemotongan untuk memastikan
presisi yang tinggi.
Verifikasi dan simulasikan program untuk memastikan
6.
pemotongan dilakukan dengan benar.
7. Simpan program pemotongan.
Nilai Peserta Didik

No. Kriteria Nilai KKM
Dikerjakan dengan prosedur tepat kurang dari
1. 90
7 menit
Dikerjakan dengan prosedur tepat antara dari
2. 75 75
7-12 menit
Dikerjakan dengan prosedur tepat lebih dari 12
3. 70
menit

85
