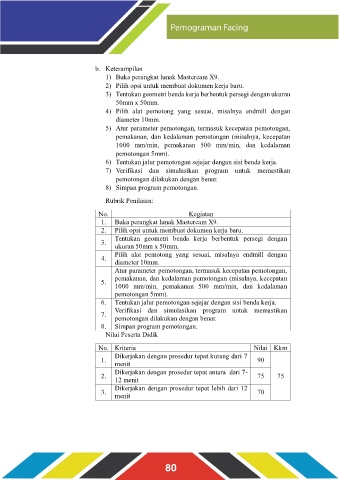

b. Keterampilan
1) Buka perangkat lunak Mastercam X9.
2) Pilih opsi untuk membuat dokumen kerja baru.
3) Tentukan geometri benda kerja berbentuk persegi dengan ukuran
50mm x 50mm.
4) Pilih alat pemotong yang sesuai, misalnya endmill dengan
diameter 10mm.
5) Atur parameter pemotongan, termasuk kecepatan pemotongan,
pemakanan, dan kedalaman pemotongan (misalnya, kecepatan
1000 mm/min, pemakanan 500 mm/min, dan kedalaman
pemotongan 5mm).
6) Tentukan jalur pemotongan sejajar dengan sisi benda kerja.
7) Verifikasi dan simulasikan program untuk memastikan
pemotongan dilakukan dengan benar.
8) Simpan program pemotongan.
Rubrik Penilaian:
No. Kegiatan
1. Buka perangkat lunak Mastercam X9.
2. Pilih opsi untuk membuat dokumen kerja baru.
Tentukan geometri benda kerja berbentuk persegi dengan
3.
ukuran 50mm x 50mm.
Pilih alat pemotong yang sesuai, misalnya endmill dengan
4.
diameter 10mm.
Atur parameter pemotongan, termasuk kecepatan pemotongan,
pemakanan, dan kedalaman pemotongan (misalnya, kecepatan
5.
1000 mm/min, pemakanan 500 mm/min, dan kedalaman
pemotongan 5mm).
6. Tentukan jalur pemotongan sejajar dengan sisi benda kerja.
Verifikasi dan simulasikan program untuk memastikan
7.
pemotongan dilakukan dengan benar.
8. Simpan program pemotongan.
Nilai Peserta Didik
No. Kriteria Nilai Kkm
Dikerjakan dengan prosedur tepat kurang dari 7
1. 90
menit
Dikerjakan dengan prosedur tepat antara dari 7-
2. 75 75
12 menit
Dikerjakan dengan prosedur tepat lebih dari 12
3. 70
menit
