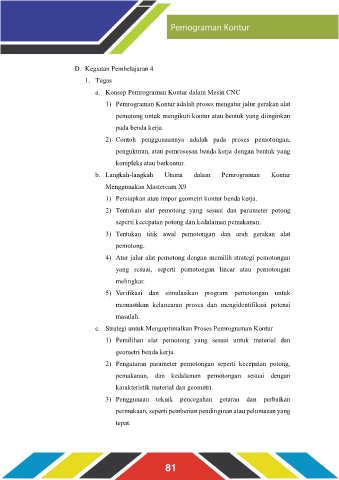

D. Kegiatan Pembelajaran 4

1. Tugas
a. Konsep Pemrograman Kontur dalam Mesin CNC

1) Pemrograman Kontur adalah proses mengatur jalur gerakan alat

pemotong untuk mengikuti kontur atau bentuk yang diinginkan
pada benda kerja.

2) Contoh penggunaannya adalah pada proses pemotongan,
pengukuran, atau pemrosesan benda kerja dengan bentuk yang

kompleks atau berkontur.

b. Langkah-langkah Utama dalam Pemrograman Kontur
Menggunakan Mastercam X9

1) Persiapkan atau impor geometri kontur benda kerja.
2) Tentukan alat pemotong yang sesuai dan parameter potong

seperti kecepatan potong dan kedalaman pemakanan.
3) Tentukan titik awal pemotongan dan arah gerakan alat

pemotong.

4) Atur jalur alat pemotong dengan memilih strategi pemotongan
yang sesuai, seperti pemotongan linear atau pemotongan

melingkar.
5) Verifikasi dan simulasikan program pemotongan untuk

memastikan kelancaran proses dan mengidentifikasi potensi
masalah.

c. Strategi untuk Mengoptimalkan Proses Pemrograman Kontur

1) Pemilihan alat pemotong yang sesuai untuk material dan
geometri benda kerja.

2) Pengaturan parameter pemotongan seperti kecepatan potong,

pemakanan, dan kedalaman pemotongan sesuai dengan
karakteristik material dan geometri.

3) Penggunaan teknik pencegahan getaran dan perbaikan
permukaan, seperti pemberian pendinginan atau pelumasan yang

tepat.
