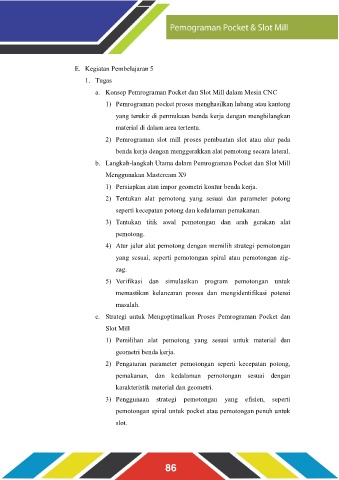

E. Kegiatan Pembelajaran 5

1. Tugas
a. Konsep Pemrograman Pocket dan Slot Mill dalam Mesin CNC

1) Pemrograman pocket proses menghasilkan lubang atau kantong

yang terukir di permukaan benda kerja dengan menghilangkan
material di dalam area tertentu.

2) Pemrograman slot mill proses pembuatan slot atau alur pada
benda kerja dengan menggerakkan alat pemotong secara lateral.

b. Langkah-langkah Utama dalam Pemrograman Pocket dan Slot Mill

Menggunakan Mastercam X9
1) Persiapkan atau impor geometri kontur benda kerja.

2) Tentukan alat pemotong yang sesuai dan parameter potong
seperti kecepatan potong dan kedalaman pemakanan.

3) Tentukan titik awal pemotongan dan arah gerakan alat
pemotong.

4) Atur jalur alat pemotong dengan memilih strategi pemotongan

yang sesuai, seperti pemotongan spiral atau pemotongan zig-
zag.

5) Verifikasi dan simulasikan program pemotongan untuk
memastikan kelancaran proses dan mengidentifikasi potensi

masalah.
c. Strategi untuk Mengoptimalkan Proses Pemrograman Pocket dan

Slot Mill

1) Pemilihan alat pemotong yang sesuai untuk material dan
geometri benda kerja.

2) Pengaturan parameter pemotongan seperti kecepatan potong,

pemakanan, dan kedalaman pemotongan sesuai dengan
karakteristik material dan geometri.

3) Penggunaan strategi pemotongan yang efisien, seperti
pemotongan spiral untuk pocket atau pemotongan penuh untuk

slot.
