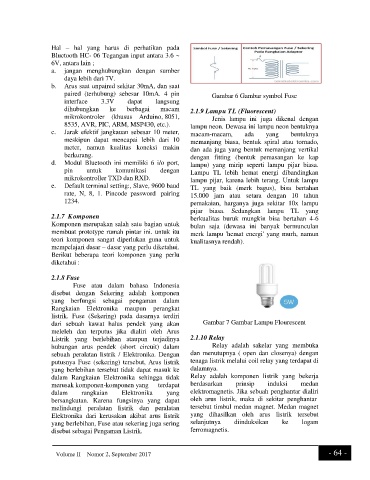

Page 7 - SISTEM KONTROL LAMPU RUMAH PINTAR BERBASIS ARDUINO UNO YANG DIKENDALIKAN DENGAN SMARTPHONE ANDROID

Hal – hal yang harus di perhatikan pada
Bluetooth HC- 06 Tegangan input antara 3.6 ~
6V, antara lain ;
a. jangan menghubungkan dengan sumber
daya lebih dari 7V.
b. Arus saat unpaired sekitar 30mA, dan saat
paired (terhubung) sebesar 10mA. 4 pin Gambar 6 Gambar symbol Fuse
interface 3.3V dapat langsung
dihubungkan ke berbagai macam 2.1.9 Lampu TL (Fluorescent)
mikrokontroler (khusus Arduino, 8051, Jenis lampu ini juga dikenal dengan
8535, AVR, PIC, ARM, MSP430, etc.). lampu neon. Dewasa ini lampu neon bentuknya
c. Jarak efektif jangkauan sebesar 10 meter, macam-macam, ada yang bentuknya
meskipun dapat mencapai lebih dari 10 memanjang biasa, bentuk spiral atau tornado,
meter, namun kualitas koneksi makin dan ada juga yang bentuk memanjang vertikal
berkurang. dengan fitting (bentuk pemasangan ke kap
d. Modul Bluetooth ini memiliki 6 i/o port, lampu) yang mirip seperti lampu pijar biasa.
pin untuk komunikasi dengan Lampu TL lebih hemat energi dibandingkan
mikrokontroller TXD dan RXD. lampu pijar, karena lebih terang. Untuk lampu
e. Default terminal setting:, Slave, 9600 baud TL yang baik (merk bagus), bisa bertahan
rate, N, 8, 1. Pincode password pairing 15.000 jam atau setara dengan 10 tahun
1234. pemakaian, harganya juga sekitar 10x lampu
pijar biasa. Sedangkan lampu TL yang
2.1.7 Komponen berkualitas buruk mungkin bisa bertahan 4-6
Komponen merupakan salah satu bagian untuk bulan saja (dewasa ini banyak bermunculan
membuat prototype rumah pintar ini. untuk itu merk lampu 'hemat energi' yang murh, namun
teori komponen sangat diperlukan guna untuk kualitasnya rendah).
mempelajari dasar – dasar yang perlu diketahui.
Berikut beberapa teori komponen yang perlu
diketahui :

2.1.8 Fuse
Fuse atau dalam bahasa Indonesia
disebut dengan Sekering adalah komponen
yang berfungsi sebagai pengaman dalam
Rangkaian Elektronika maupun perangkat
listrik. Fuse (Sekering) pada dasarnya terdiri
dari sebuah kawat halus pendek yang akan Gambar 7 Gambar Lampu Flourescent
meleleh dan terputus jika dialiri oleh Arus
Listrik yang berlebihan ataupun terjadinya 2.1.10 Relay
hubungan arus pendek (short circuit) dalam Relay adalah sakelar yang membuka
sebuah peralatan listrik / Elektronika. Dengan dan menutupnya ( open dan closenya) dengan
putusnya Fuse (sekering) tersebut, Arus listrik tenaga listrik melalui coil relay yang terdapat di
yang berlebihan tersebut tidak dapat masuk ke dalamnya.
dalam Rangkaian Elektronika sehingga tidak Relay adalah komponen listrik yang bekerja
merusak komponen-komponen yang terdapat berdasarkan prinsip induksi medan
dalam rangkaian Elektronika yang elektromagnetis. Jika sebuah penghantar dialiri
bersangkutan. Karena fungsinya yang dapat oleh arus listrik, maka di sekitar penghantar
melindungi peralatan listrik dan peralatan tersebut timbul medan magnet. Medan magnet
Elektronika dari kerusakan akibat arus listrik yang dihasilkan oleh arus listrik tersebut
yang berlebihan, Fuse atau sekering juga sering selanjutnya diinduksikan ke logam
disebut sebagai Pengaman Listrik. ferromagnetis.

Volume II – Nomor 2, September 2017 - 64 -
