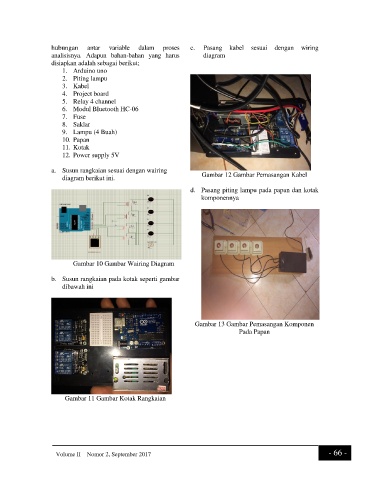

Page 9 - SISTEM KONTROL LAMPU RUMAH PINTAR BERBASIS ARDUINO UNO YANG DIKENDALIKAN DENGAN SMARTPHONE ANDROID

hubungan antar variable dalam proses c. Pasang kabel sesuai dengan wiring
analisisnya. Adapun bahan-bahan yang harus diagram
disiapkan adalah sebagai berikut;
1. Arduino uno
2. Piting lampu
3. Kabel
4. Project board
5. Relay 4 channel
6. Modul Bluetooth HC-06
7. Fuse
8. Saklar
9. Lampu (4 Buah)
10. Papan
11. Kotak
12. Power supply 5V

a. Susun rangkaian sesuai dengan wairing
diagram berikut ini. Gambar 12 Gambar Pemasangan Kabel

d. Pasang piting lampu pada papan dan kotak
komponennya

Gambar 10 Gambar Wairing Diagram

b. Susun rangkaian pada kotak seperti gambar
dibawah ini

Gambar 13 Gambar Pemasangan Komponen
Pada Papan

Gambar 11 Gambar Kotak Rangkaian

Volume II – Nomor 2, September 2017 - 66 -
