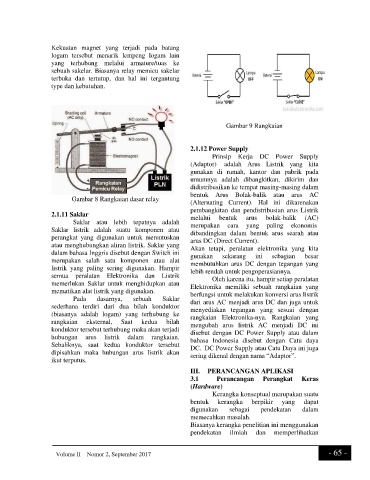

Page 8 - SISTEM KONTROL LAMPU RUMAH PINTAR BERBASIS ARDUINO UNO YANG DIKENDALIKAN DENGAN SMARTPHONE ANDROID

Kekuatan magnet yang terjadi pada batang
logam tersebut menarik lempeng logam lain
yang terhubung melalui armature/tuas ke
sebuah sakelar. Biasanya relay memicu sakelar
terbuka dan tertutup, dan hal ini tergantung
type dan kebutuhan.

Gambar 9 Rangkaian

2.1.12 Power Supply
Prinsip Kerja DC Power Supply
(Adaptor) adalah Arus Listrik yang kita
gunakan di rumah, kantor dan pabrik pada
umumnya adalah dibangkitkan, dikirim dan
didistribusikan ke tempat masing-masing dalam
bentuk Arus Bolak-balik atau arus AC
Gambar 8 Rangkaian dasar relay (Alternating Current). Hal ini dikarenakan
pembangkitan dan pendistribusian arus Listrik
2.1.11 Saklar melalui bentuk arus bolak-balik (AC)
Saklar atau lebih tepatnya adalah merupakan cara yang paling ekonomis
Saklar listrik adalah suatu komponen atau dibandingkan dalam bentuk arus searah atau
perangkat yang digunakan untuk memutuskan arus DC (Direct Current).
atau menghubungkan aliran listrik. Saklar yang Akan tetapi, peralatan elektronika yang kita
dalam bahasa Inggris disebut dengan Switch ini gunakan sekarang ini sebagian besar
merupakan salah satu komponen atau alat membutuhkan arus DC dengan tegangan yang
listrik yang paling sering digunakan. Hampir lebih rendah untuk pengoperasiannya.
semua peralatan Elektronika dan Listrik Oleh karena itu, hampir setiap peralatan
memerlukan Saklar untuk menghidupkan atau Elektronika memiliki sebuah rangkaian yang
mematikan alat listrik yang digunakan. berfungsi untuk melakukan konversi arus listrik
Pada dasarnya, sebuah Saklar dari arus AC menjadi arus DC dan juga untuk
sederhana terdiri dari dua bilah konduktor menyediakan tegangan yang sesuai dengan
(biasanya adalah logam) yang terhubung ke rangkaian Elektronika-nya. Rangkaian yang
rangkaian eksternal, Saat kedua bilah mengubah arus listrik AC menjadi DC ini
konduktor tersebut terhubung maka akan terjadi disebut dengan DC Power Supply atau dalam
hubungan arus listrik dalam rangkaian. bahasa Indonesia disebut dengan Catu daya
Sebaliknya, saat kedua konduktor tersebut DC. DC Power Supply atau Catu Daya ini juga
dipisahkan maka hubungan arus listrik akan sering dikenal dengan nama “Adaptor”.
ikut terputus.
III. PERANCANGAN APLIKASI
3.1 Perancangan Perangkat Keras
(Hardware)
Kerangka konseptual merupakan suatu
bentuk kerangka berpikir yang dapat
digunakan sebagai pendekatan dalam
memecahkan masalah.
Biasanya kerangka penelitian ini menggunakan
pendekatan ilmiah dan memperlihatkan

Volume II – Nomor 2, September 2017 - 65 -
