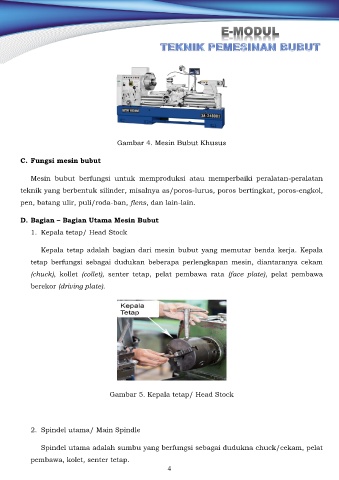

Page 13 - E-modul Teknik Pembubutan Kelas XI

Gambar 4. Mesin Bubut Khusus

C. Fungsi mesin bubut

Mesin bubut berfungsi untuk memproduksi atau memperbaiki peralatan-peralatan

teknik yang berbentuk silinder, misalnya as/poros-lurus, poros bertingkat, poros-engkol,

pen, batang ulir, puli/roda-ban, flens, dan lain-lain.

D. Bagian – Bagian Utama Mesin Bubut

1. Kepala tetap/ Head Stock

Kepala tetap adalah bagian dari mesin bubut yang memutar benda kerja. Kepala
tetap berfungsi sebagai dudukan beberapa perlengkapan mesin, diantaranya cekam

(chuck), kollet (collet), senter tetap, pelat pembawa rata (face plate), pelat pembawa

berekor (driving plate).

Gambar 5. Kepala tetap/ Head Stock

2. Spindel utama/ Main Spindle

Spindel utama adalah sumbu yang berfungsi sebagai dudukna chuck/cekam, pelat

pembawa, kolet, senter tetap.
4
