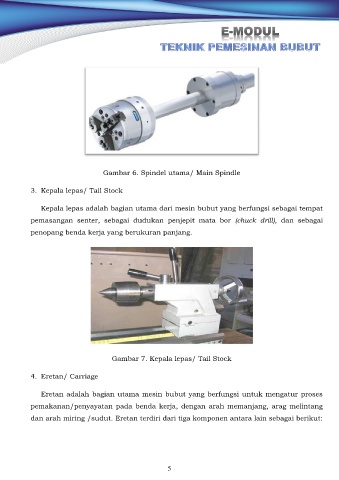

Gambar 6. Spindel utama/ Main Spindle

3. Kepala lepas/ Tail Stock

Kepala lepas adalah bagian utama dari mesin bubut yang berfungsi sebagai tempat
pemasangan senter, sebagai dudukan penjepit mata bor (chuck drill), dan sebagai

penopang benda kerja yang berukuran panjang.

Gambar 7. Kepala lepas/ Tail Stock

4. Eretan/ Carriage

Eretan adalah bagian utama mesin bubut yang berfungsi untuk mengatur proses
pemakanan/penyayatan pada benda kerja, dengan arah memanjang, arag melintang

dan arah miring /sudut. Eretan terdiri dari tiga komponen antara lain sebagai berikut:

5
