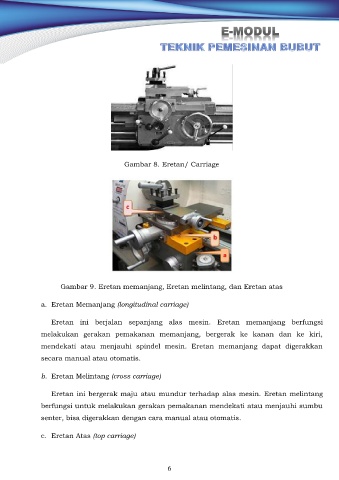

Gambar 8. Eretan/ Carriage
Gambar 9. Eretan memanjang, Eretan melintang, dan Eretan atas
a. Eretan Memanjang (longitudinal carriage)
Eretan ini berjalan sepanjang alas mesin. Eretan memanjang berfungsi
melakukan gerakan pemakanan memanjang, bergerak ke kanan dan ke kiri,
mendekati atau menjauhi spindel mesin. Eretan memanjang dapat digerakkan
secara manual atau otomatis.
b. Eretan Melintang (cross carriage)
Eretan ini bergerak maju atau mundur terhadap alas mesin. Eretan melintang
berfungsi untuk melakukan gerakan pemakanan mendekati atau menjauhi sumbu
senter, bisa digerakkan dengan cara manual atau otomatis.
c. Eretan Atas (top carriage)
