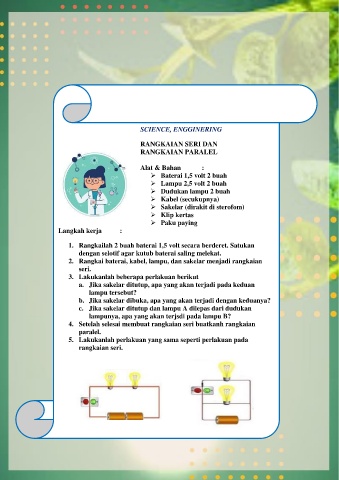

SCIENCE, ENGGINERING

RANGKAIAN SERI DAN
RANGKAIAN PARALEL

Alat & Bahan :
 Baterai 1,5 volt 2 buah
 Lampu 2,5 volt 2 buah
 Dudukan lampu 2 buah
 Kabel (secukupnya)

 Sakelar (dirakit di sterofom)
 Klip kertas
 Paku paying

Langkah kerja :

1. Rangkailah 2 buah baterai 1,5 volt secara berderet. Satukan
dengan selotif agar kutub baterai saling melekat.
2. Rangkai baterai, kabel, lampu, dan sakelar menjadi rangkaian
seri.

3. Lakukanlah beberapa perlakuan berikut
a. Jika sakelar ditutup, apa yang akan terjadi pada keduan
lampu tersebut?
b. Jika sakelar dibuka, apa yang akan terjadi dengan keduanya?
c. Jika sakelar ditutup dan lampu A dilepas dari dudukan
lampunya, apa yang akan terjsdi pada lampu B?
4. Setelah selesai membuat rangkaian seri buatkanh rangkaian
paralel.
5. Lakukanlah perlakuan yang sama seperti perlakuan pada
rangkaian seri.
