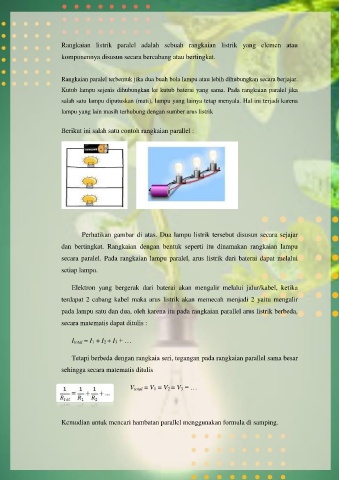

Rangkaian listrik paralel adalah sebuah rangkaian listrik yang elemen atau

komponennya disusun secara bercabang atau bertingkat.

Rangkaian paralel terbentuk jika dua buah bola lampu atau lebih dihubungkan secara berjajar.
Kutub lampu sejenis dihubungkan ke kutub baterai yang sama. Pada rangkaian paralel jika
salah satu lampu diputuskan (mati), lampu yang lainya tetap menyala. Hal ini terjadi karena

lampu yang lain masih terhubung dengan sumber arus listrik

Berikut ini salah satu contoh rangkaian parallel :

Perhatikan gambar di atas. Dua lampu listrik tersebut disusun secara sejajar
dan bertingkat. Rangkaian dengan bentuk seperti itu dinamakan rangkaian lampu

secara paralel. Pada rangkaian lampu paralel, arus listrik dari baterai dapat melalui
setiap lampu.

Elektron yang bergerak dari baterai akan mengalir melalui jalur/kabel, ketika

terdapat 2 cabang kabel maka arus listrik akan memecah menjadi 2 yaitu mengalir
pada lampu satu dan dua, oleh karena itu pada rangkaian parallel arus listrik berbeda,

secara matematis dapat ditulis :

I total = I 1 + I 2 + I 3 + …

Tetapi berbeda dengan rangkaia seri, tegangan pada rangkaian parallel sama besar
sehingga secara matematis ditulis

V total = V 1 = V 2 = V 3 = …

Kemudian untuk mencari hambatan parallel menggunakan formula di samping.
