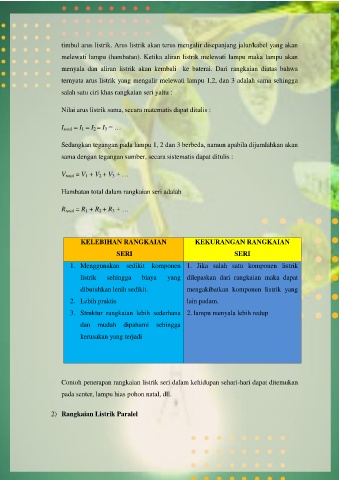

timbul arus listrik. Arus listrik akan terus mengalir disepanjang jalur/kabel yang akan

melewati lampu (hambatan). Ketika aliran listrik melewati lampu maka lampu akan
menyala dan aliran listrik akan kembali ke baterai. Dari rangkaian diatas bahwa

ternyata arus listrik yang mengalir melewati lampu 1,2, dan 3 adalah sama sehingga
salah satu ciri khas rangkaian seri yaitu :

Nilai arus listrik sama, secara matematis dapat ditulis :

I total = I 1 = I 2 = I 3 = …

Sedangkan tegangan pada lampu 1, 2 dan 3 berbeda, namun apabila dijumlahkan akan

sama dengan tegangan sumber, secara sistematis dapat ditulis :

V total = V 1 + V 2 + V 3 + …

Hambatan total dalam rangkaian seri adalah

R total = R 1 + R 2 + R 3 + …

KELEBIHAN RANGKAIAN KEKURANGAN RANGKAIAN

SERI SERI

1. Menggunakan sedikit komponen 1. Jika salah satu komponen listrik
listrik sehingga biaya yang dilepaskan dari rangkaian maka dapat
dibutuhkan lenih sedikit. mengakibatkan komponen listrik yang

2. Lebih praktis lain padam.

3. Struktur rangkaian lebih sederhana 2. lampu menyala lebih redup
dan mudah dipahami sehingga

kerusakan yang terjadi

Contoh penerapan rangkaian listrik seri dalam kehidupan sehari-hari dapat ditemukan

pada senter, lampu hias pohon natal, dll.

2) Rangkaian Listrik Paralel
