merupakan sebagian tegangan sumber yang efektip. Bagian tegangan

ini disebut tegangan jatuh atau tegangan saja.

Tegangan jatuh atau secara umum tegangan (simbol U) adalah

tegangan yang digunakan pada beban.

5. Beda Potensial

Beda potensial adalah perbedaan jumlah elektron yang berada pada

suatu arus listrik. Perbedaan jumlah elektron ini dapat disebabkan

karena adanya penumpukan elektron pada satu sisi sumber arus listrik

di sisi lain jumlah elektronnya lebih sedikit. Dalam dunia kelistrikan, beda

potensial disebut juga dengan tegangan. Beda potensial memiliki satuan

volt (V). Dua benda yang mempunyai beda potensial dapat

menyebabkan terjadinya arus listrik, dengan syarat kedua benda

tersebut dihubungkan oleh suatu penghantar.

Atom yang memiliki jumlah muatan positif memiliki beda potensial yang

lebih tinggi daripada atom yang memiliki jumlah muatan negatif.

Sehingga semakin banyak muatan positif pada suatu atom akan memiliki

beda potensial yang lebih tinggi pula.

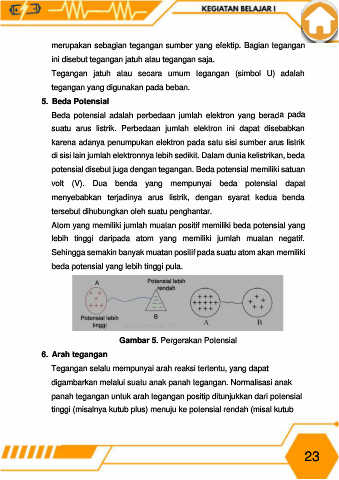

Gambar 5. Pergerakan Potensial

6. Arah tegangan

Tegangan selalu mempunyai arah reaksi tertentu, yang dapat

digambarkan melalui suatu anak panah tegangan. Normalisasi anak

panah tegangan untuk arah tegangan positip ditunjukkan dari potensial

tinggi (misalnya kutub plus) menuju ke potensial rendah (misal kutub
