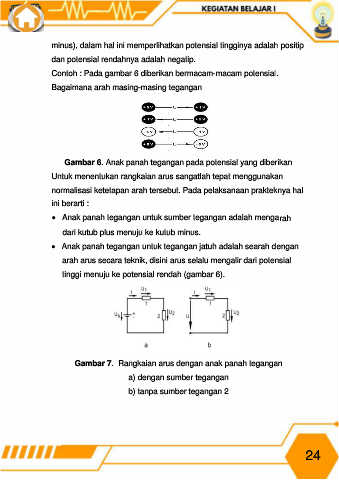

minus), dalam hal ini memperlihatkan potensial tingginya adalah positip

dan potensial rendahnya adalah negatip.

Contoh : Pada gambar 6 diberikan bermacam-macam potensial.

Bagaimana arah masing-masing tegangan

Gambar 6. Anak panah tegangan pada potensial yang diberikan

Untuk menentukan rangkaian arus sangatlah tepat menggunakan

normalisasi ketetapan arah tersebut. Pada pelaksanaan prakteknya hal

ini berarti :

 Anak panah tegangan untuk sumber tegangan adalah mengarah

dari kutub plus menuju ke kutub minus.

 Anak panah tegangan untuk tegangan jatuh adalah searah dengan

arah arus secara teknik, disini arus selalu mengalir dari potensial

tinggi menuju ke potensial rendah (gambar 6).

Gambar 7. Rangkaian arus dengan anak panah tegangan

a) dengan sumber tegangan

b) tanpa sumber tegangan 2
