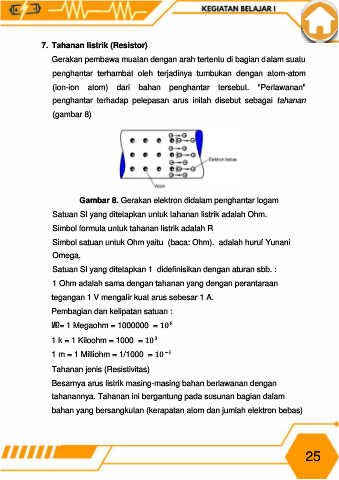

7. Tahanan listrik (Resistor)

Gerakan pembawa muatan dengan arah tertentu di bagian dalam suatu

penghantar terhambat oleh terjadinya tumbukan dengan atom-atom

(ion-ion atom) dari bahan penghantar tersebut. "Perlawanan"

penghantar terhadap pelepasan arus inilah disebut sebagai tahanan

(gambar 8)

Gambar 8. Gerakan elektron didalam penghantar logam

Satuan SI yang ditetapkan untuk tahanan listrik adalah Ohm.

Simbol formula untuk tahanan listrik adalah R

Simbol satuan untuk Ohm yaitu (baca: Ohm). adalah huruf Yunani

Omega.

Satuan SI yang ditetapkan 1 didefinisikan dengan aturan sbb. :

1 Ohm adalah sama dengan tahanan yang dengan perantaraan

tegangan 1 V mengalir kuat arus sebesar 1 A.

Pembagian dan kelipatan satuan :

6
㏁= 1 Megaohm = 1000000 = 10

3
1 k = 1 Kiloohm = 1000 = 10
−3
1 m = 1 Milliohm = 1/1000 = 10
Tahanan jenis (Resistivitas)

Besarnya arus listrik masing-masing bahan berlawanan dengan

tahanannya. Tahanan ini bergantung pada susunan bagian dalam

bahan yang bersangkutan (kerapatan atom dan jumlah elektron bebas)

25
