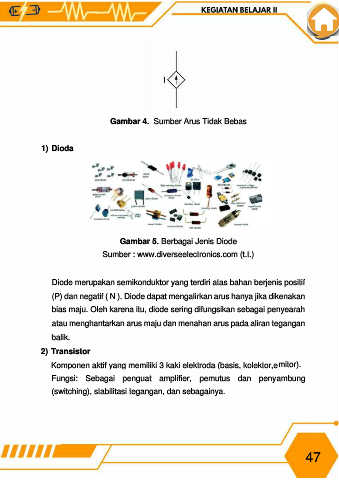

Page 52 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIIKAN
P. 52
Gambar 4. Sumber Arus Tidak Bebas
1) Dioda
Gambar 5. Berbagai Jenis Diode
Sumber : www.diverseelectronics.com (t.t.)
Diode merupakan semikonduktor yang terdiri atas bahan berjenis positif
(P) dan negatif ( N ). Diode dapat mengalirkan arus hanya jika dikenakan
bias maju. Oleh karena itu, diode sering difungsikan sebagai penyearah
atau menghantarkan arus maju dan menahan arus pada aliran tegangan
balik.
2) Transistor
Komponen aktif yang memiliki 3 kaki elektroda (basis, kolektor,emitor).
Fungsi: Sebagai penguat amplifier, pemutus dan penyambung
(switching), stabilitasi tegangan, dan sebagainya.
47
