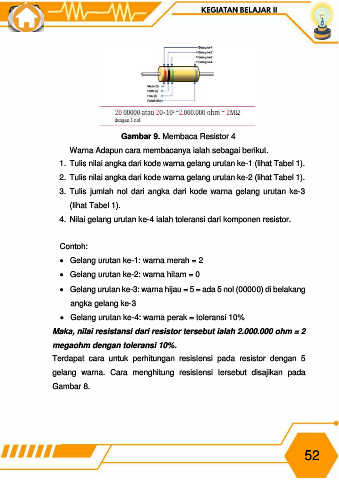

Gambar 9. Membaca Resistor 4

Warna Adapun cara membacanya ialah sebagai berikut.

1. Tulis nilai angka dari kode warna gelang urutan ke-1 (lihat Tabel 1).

2. Tulis nilai angka dari kode warna gelang urutan ke-2 (lihat Tabel 1).

3. Tulis jumlah nol dari angka dari kode warna gelang urutan ke-3

(lihat Tabel 1).

4. Nilai gelang urutan ke-4 ialah toleransi dari komponen resistor.

Contoh:

 Gelang urutan ke-1: warna merah = 2

 Gelang urutan ke-2: warna hitam = 0

 Gelang urutan ke-3: warna hijau = 5 = ada 5 nol (00000) di belakang

angka gelang ke-3

 Gelang urutan ke-4: warna perak = toleransi 10%

Maka, nilai resistansi dari resistor tersebut ialah 2.000.000 ohm = 2

megaohm dengan toleransi 10%.

Terdapat cara untuk perhitungan resistensi pada resistor dengan 5

gelang warna. Cara menghitung resistensi tersebut disajikan pada

Gambar 8.
