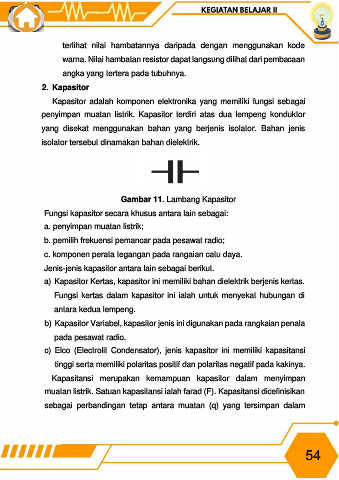

Page 59 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIIKAN

terlihat nilai hambatannya daripada dengan menggunakan kode

warna. Nilai hambatan resistor dapat langsung dilihat dari pembacaan

angka yang tertera pada tubuhnya.

2. Kapasitor

Kapasitor adalah komponen elektronika yang memiliki fungsi sebagai

penyimpan muatan listrik. Kapasitor terdiri atas dua lempeng konduktor

yang disekat menggunakan bahan yang berjenis isolator. Bahan jenis

isolator tersebut dinamakan bahan dielektrik.

Gambar 11. Lambang Kapasitor

Fungsi kapasitor secara khusus antara lain sebagai:

a. penyimpan muatan listrik;

b. pemilih frekuensi pemancar pada pesawat radio;

c. komponen perata tegangan pada rangaian catu daya.

Jenis-jenis kapasitor antara lain sebagai berikut.

a) Kapasitor Kertas, kapasitor ini memiliki bahan dielektrik berjenis kertas.

Fungsi kertas dalam kapasitor ini ialah untuk menyekat hubungan di

antara kedua lempeng.

b) Kapasitor Variabel, kapasitor jenis ini digunakan pada rangkaian penala

pada pesawat radio.

c) Elco (Electrolit Condensator), jenis kapasitor ini memiliki kapasitansi

tinggi serta memiliki polaritas positif dan polaritas negatif pada kakinya.

Kapasitansi merupakan kemampuan kapasitor dalam menyimpan

muatan listrik. Satuan kapasitansi ialah farad (F). Kapasitansi didefinisikan

sebagai perbandingan tetap antara muatan (q) yang tersimpan dalam
