yang digolongkan sebagai komponen pasif diantaranya resistor, kapasitor,
serta induktor. Komponen-komponen tersebut bekerja dengan cara
memberikan respons terhadap tegangan atau arus yang dikenakan
kepadanya. Jika komponen tersebut dikenai suatu arus, resistor akan
bekerja menghambat arus listrik. Kapasitor bekerja dengan cara
menampung muatan listrik. Induktor akan menginduksi tegangan yang
dikenakan kepadanya.
1. Resistor

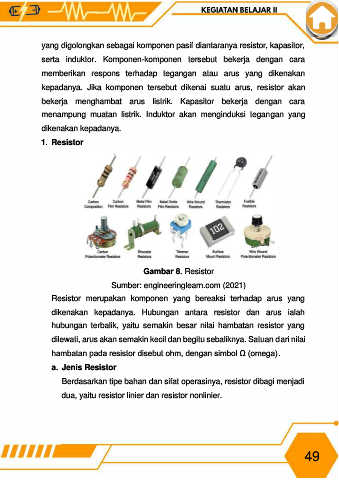

Gambar 8. Resistor
Sumber: engineeringlearn.com (2021)
Resistor merupakan komponen yang bereaksi terhadap arus yang
dikenakan kepadanya. Hubungan antara resistor dan arus ialah
hubungan terbalik, yaitu semakin besar nilai hambatan resistor yang
dilewati, arus akan semakin kecil dan begitu sebaliknya. Satuan dari nilai
hambatan pada resistor disebut ohm, dengan simbol Ω (omega).
a. Jenis Resistor
Berdasarkan tipe bahan dan sifat operasinya, resistor dibagi menjadi
dua, yaitu resistor linier dan resistor nonlinier.
49
