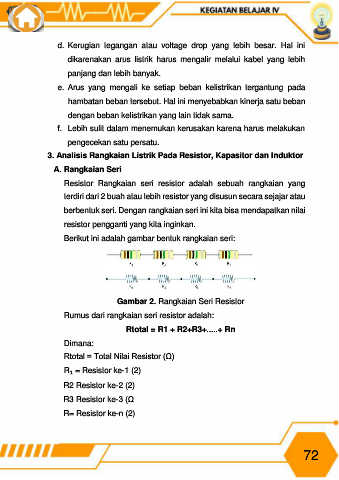

d. Kerugian tegangan atau voltage drop yang lebih besar. Hal ini
dikarenakan arus listrik harus mengalir melalui kabel yang lebih
panjang dan lebih banyak.
e. Arus yang mengali ke setiap beban kelistrikan tergantung pada
hambatan beban tersebut. Hal ini menyebabkan kinerja satu beban
dengan beban kelistrikan yang lain tidak sama.
f. Lebih sulit dalam menemukan kerusakan karena harus melakukan
pengecekan satu persatu.
3. Analisis Rangkaian Listrik Pada Resistor, Kapasitor dan Induktor
A. Rangkaian Seri
Resistor Rangkaian seri resistor adalah sebuah rangkaian yang
terdiri dari 2 buah atau lebih resistor yang disusun secara sejajar atau
berbentuk seri. Dengan rangkaian seri ini kita bisa mendapatkan nilai
resistor pengganti yang kita inginkan.
Berikut ini adalah gambar bentuk rangkaian seri:
Gambar 2. Rangkaian Seri Resistor
Rumus dari rangkaian seri resistor adalah:
Rtotal = R1 + R2+R3+.....+ Rn
Dimana:
Rtotal = Total Nilai Resistor (Ω)
R₁ = Resistor ke-1 (2)
R2 Resistor ke-2 (2)
R3 Resistor ke-3 (Ω
R= Resistor ke-n (2)
