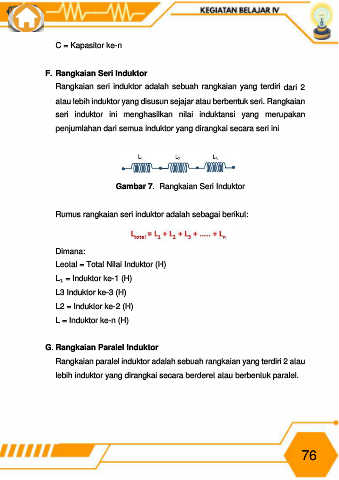

C = Kapasitor ke-n
F. Rangkaian Seri Induktor
Rangkaian seri induktor adalah sebuah rangkaian yang terdiri dari 2
atau lebih induktor yang disusun sejajar atau berbentuk seri. Rangkaian
seri induktor ini menghasilkan nilai induktansi yang merupakan
penjumlahan dari semua induktor yang dirangkai secara seri ini
Gambar 7. Rangkaian Seri Induktor
Rumus rangkaian seri induktor adalah sebagai berikut:
Dimana:
Leotal = Total Nilai Induktor (H)
L₁ = Induktor ke-1 (H)
L3 Induktor ke-3 (H)
L2 = Induktor ke-2 (H)
L = Induktor ke-n (H)
G. Rangkaian Paralel Induktor
Rangkaian paralel induktor adalah sebuah rangkaian yang terdiri 2 atau
lebih induktor yang dirangkai secara berderet atau berbentuk paralel.
