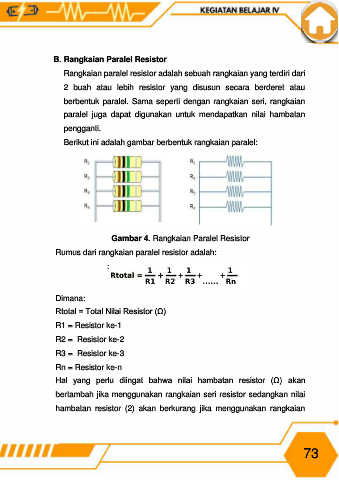

Page 78 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIIKAN

B. Rangkaian Paralel Resistor

Rangkaian paralel resistor adalah sebuah rangkaian yang terdiri dari

2 buah atau lebih resistor yang disusun secara berderet atau

berbentuk paralel. Sama seperti dengan rangkaian seri, rangkaian

paralel juga dapat digunakan untuk mendapatkan nilai hambatan

pengganti.

Berikut ini adalah gambar berbentuk rangkaian paralel:

Gambar 4. Rangkaian Paralel Resistor

Rumus dari rangkaian paralel resistor adalah:

Dimana:

Rtotal = Total Nilai Resistor (Ω)

R1 = Resistor ke-1

R2 = Resistor ke-2

R3 = Resistor ke-3

Rn = Resistor ke-n

Hal yang perlu diingat bahwa nilai hambatan resistor (Ω) akan

bertambah jika menggunakan rangkaian seri resistor sedangkan nilai
hambatan resistor (2) akan berkurang jika menggunakan rangkaian
