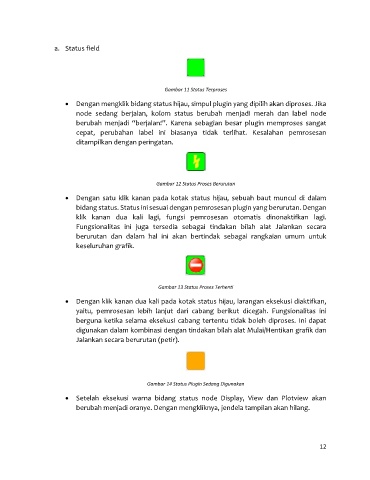

a. Status field

Gambar 11 Status Terproses

 Dengan mengklik bidang status hijau, simpul plugin yang dipilih akan diproses. Jika
node sedang berjalan, kolom status berubah menjadi merah dan label node
berubah menjadi “berjalan!”. Karena sebagian besar plugin memproses sangat
cepat, perubahan label ini biasanya tidak terlihat. Kesalahan pemrosesan
ditampilkan dengan peringatan.

Gambar 12 Status Proses Berurutan

 Dengan satu klik kanan pada kotak status hijau, sebuah baut muncul di dalam
bidang status. Status ini sesuai dengan pemrosesan plugin yang berurutan. Dengan
klik kanan dua kali lagi, fungsi pemrosesan otomatis dinonaktifkan lagi.
Fungsionalitas ini juga tersedia sebagai tindakan bilah alat Jalankan secara
berurutan dan dalam hal ini akan bertindak sebagai rangkaian umum untuk
keseluruhan grafik.

Gambar 13 Status Proses Terhenti

 Dengan klik kanan dua kali pada kotak status hijau, larangan eksekusi diaktifkan,
yaitu, pemrosesan lebih lanjut dari cabang berikut dicegah. Fungsionalitas ini
berguna ketika selama eksekusi cabang tertentu tidak boleh diproses. Ini dapat
digunakan dalam kombinasi dengan tindakan bilah alat Mulai/Hentikan grafik dan
Jalankan secara berurutan (petir).

Gambar 14 Status Plugin Sedang Digunakan

 Setelah eksekusi warna bidang status node Display, View dan Plotview akan
berubah menjadi oranye. Dengan mengkliknya, jendela tampilan akan hilang.

12
