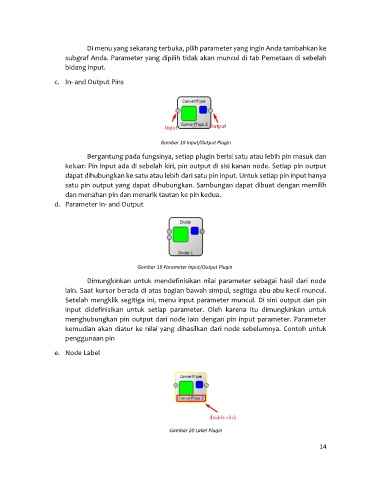

Page 15 - Modul ToolIP non-Programming gg gaming

Di menu yang sekarang terbuka, pilih parameter yang ingin Anda tambahkan ke
subgraf Anda. Parameter yang dipilih tidak akan muncul di tab Pemetaan di sebelah
bidang input.

c. In- and Output Pins

Gambar 18 Input/Output Plugin

Bergantung pada fungsinya, setiap plugin berisi satu atau lebih pin masuk dan
keluar: Pin input ada di sebelah kiri, pin output di sisi kanan node. Setiap pin output
dapat dihubungkan ke satu atau lebih dari satu pin input. Untuk setiap pin input hanya
satu pin output yang dapat dihubungkan. Sambungan dapat dibuat dengan memilih
dan menahan pin dan menarik tautan ke pin kedua.
d. Parameter In- and Output

Gambar 19 Parameter Input/Output Plugin

Dimungkinkan untuk mendefinisikan nilai parameter sebagai hasil dari node
lain. Saat kursor berada di atas bagian bawah simpul, segitiga abu-abu kecil muncul.
Setelah mengklik segitiga ini, menu input parameter muncul. Di sini output dan pin
input didefinisikan untuk setiap parameter. Oleh karena itu dimungkinkan untuk
menghubungkan pin output dari node lain dengan pin input parameter. Parameter
kemudian akan diatur ke nilai yang dihasilkan dari node sebelumnya. Contoh untuk
penggunaan pin

e. Node Label

Gambar 20 Label Plugin

14
