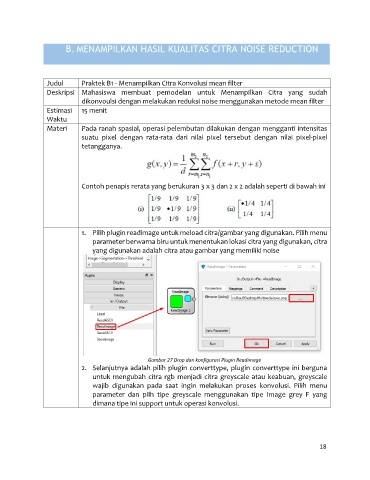

B. MENAMPILKAN HASIL KUALITAS CITRA NOISE REDUCTION

Judul Praktek B1 - Menampilkan Citra Konvolusi mean filter
Deskripsi Mahasiswa membuat pemodelan untuk Menampilkan Citra yang sudah
dikonvoulsi dengan melakukan reduksi noise menggunakan metode mean filter
Estimasi 15 menit
Waktu
Materi Pada ranah spasial, operasi pelembutan dilakukan dengan mengganti intensitas
suatu pixel dengan rata-rata dari nilai pixel tersebut dengan nilai pixel-pixel
tetangganya.

Contoh penapis rerata yang berukuran 3 x 3 dan 2 x 2 adalah seperti di bawah ini

1. Pilih plugin readimage untuk meload citra/gambar yang digunakan. Pilih menu
parameter berwarna biru untuk menentukan lokasi citra yang digunakan, citra
yang digunakan adalah citra atau gambar yang memiliki noise

Gambar 27 Drop dan konfigurasi Plugin Readimage
2. Selanjutnya adalah pilih plugin converttype, plugin converttype ini berguna
untuk mengubah citra rgb menjadi citra greyscale atau keabuan, greyscale
wajib digunakan pada saat ingin melakukan proses konvolusi. Pilih menu
parameter dan pilh tipe greyscale menggunakan tipe Image grey F yang
dimana tipe ini support untuk operasi konvolusi.

18
