Dengan mengklik dua kali pada label simpul (di bawah bidang status) sebuah
jendela terbuka untuk menetapkan label baru untuk simpul ini. Teks sebelum garis
ganda menunjukkan label simpul. Selain itu, sebuah teks dapat ditulis di belakang garis
ganda ini. Teks ini akan muncul sebagai tooltip dengan berlama-lama dengan mouse di
atas node.

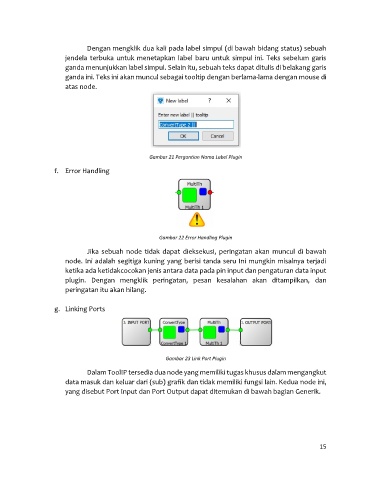

Gambar 21 Pergantian Nama Label Plugin
f. Error Handling
Gambar 22 Error Handling Plugin
Jika sebuah node tidak dapat dieksekusi, peringatan akan muncul di bawah
node. Ini adalah segitiga kuning yang berisi tanda seru Ini mungkin misalnya terjadi
ketika ada ketidakcocokan jenis antara data pada pin input dan pengaturan data input
plugin. Dengan mengklik peringatan, pesan kesalahan akan ditampilkan, dan
peringatan itu akan hilang.
g. Linking Ports
Gambar 23 Link Port Plugin
Dalam ToolIP tersedia dua node yang memiliki tugas khusus dalam mengangkut
data masuk dan keluar dari (sub) grafik dan tidak memiliki fungsi lain. Kedua node ini,
yang disebut Port Input dan Port Output dapat ditemukan di bawah bagian Generik.
