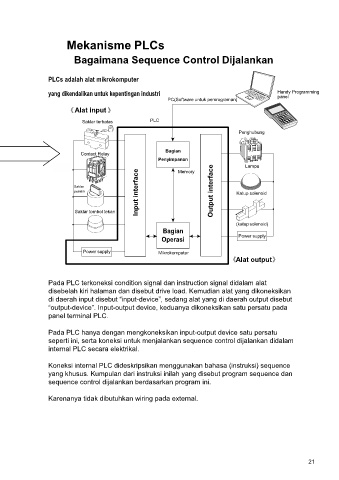

Mekanisme PLCs

Bagaimana Sequence Control Dijalankan

PLCs adalah alat mikrokomputer

yang dikendalikan untuk kepentingan industri Handy Programming
panel
PC(Software untuk pemrograman)
Alat input

Saklar terbatas PLC

Penghubung

Bagian
Contact Relay
Penyimpanan

Lampu
Memory

Saklar
pemilih Input interface Output interface Katup solenoid

Saklar tombol tekan

(katup solenoid)
Bagian
Power supply
Operasi

Power supply Mikrokomputer
Alat output

Pada PLC terkoneksi condition signal dan instruction signal didalam alat
disebelah kiri halaman dan disebut drive load. Kemudian alat yang dikoneksikan
di daerah input disebut “input-device”, sedang alat yang di daerah output disebut
“output-device”. Input-output device, keduanya dikoneksikan satu persatu pada
panel terminal PLC.

Pada PLC hanya dengan mengkoneksikan input-output device satu persatu
seperti ini, serta koneksi untuk menjalankan sequence control dijalankan didalam
internal PLC secara elektrikal.

Koneksi internal PLC dideskripsikan menggunakan bahasa (instruksi) sequence
yang khusus. Kumpulan dari instruksi inilah yang disebut program sequence dan
sequence control dijalankan berdasarkan program ini.

Karenanya tidak dibutuhkan wiring pada external.
