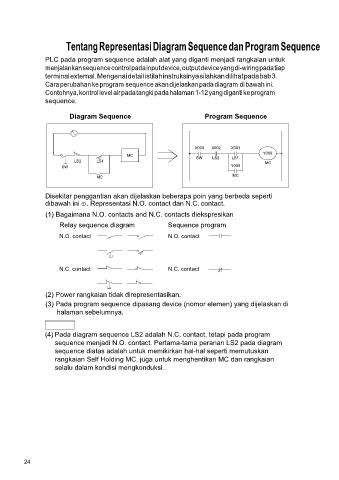

Tentang Representasi Diagram Sequence dan Program Sequence

PLC pada program sequence adalah alat yang diganti menjadi rangkaian untuk
menjalankan sequence control pada input device, output device yang di-wiring pada tiap
terminal external. Mengenai detail istilah instruksinya silahkan dilihat pada bab 3.
Cara perubahan ke program sequence akan dijelaskan pada diagram di bawah ini.
Contohnya, kontrol level air pada tangki pada halaman 1-12 yang diganti ke program
sequence.

Diagram Sequence Program Sequence

X000 X002 X001
Y000
MC
SW LS2 LS1
LS2 LS1 MC
SW Y000
MC
MC

Disekitar penggantian akan dijelaskan beberapa poin yang berbeda seperti
dibawah ini ①. Representasi N.O. contact dan N.C. contact.
(1) Bagaimana N.O. contacts and N.C. contacts diekspresikan

Relay sequence diagram Sequence program
N.O. contact N.O. contact

N.C. contact N.C. contact

(2) Power rangkaian tidak direpresentasikan.
(3) Pada program sequence dipasang device (nomor elemen) yang dijelaskan di
halaman sebelumnya.

Penting
(4) Pada diagram sequence LS2 adalah N.C. contact, tetapi pada program
sequence menjadi N.O. contact. Pertama-tama peranan LS2 pada diagram
sequence diatas adalah untuk memikirkan hal-hal seperti memutuskan
rangkaian Self Holding MC, juga untuk menghentikan MC dan rangkaian
selalu dalam kondisi mengkonduksi.
