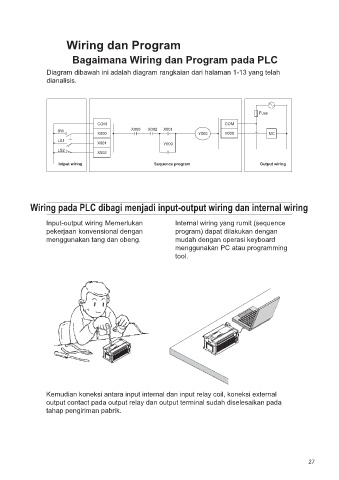

Wiring dan Program
Bagaimana Wiring dan Program pada PLC
Diagram dibawah ini adalah diagram rangkaian dari halaman 1-13 yang telah
dianalisis.
Fuse
COM COM
X000 X002 X001
SW
X000 Y000 Y000 MC
LS1
X001 Y000
LS2 X002
Intput wiring Sequence program Output wiring
Wiring pada PLC dibagi menjadi input-output wiring dan internal wiring
Input-output wiring Memerlukan Internal wiring yang rumit (sequence
pekerjaan konvensional dengan program) dapat dilakukan dengan
menggunakan tang dan obeng. mudah dengan operasi keyboard
menggunakan PC atau programming
tool.
Kemudian koneksi antara input internal dan input relay coil, koneksi external
output contact pada output relay dan output terminal sudah diselesaikan pada
tahap pengiriman pabrik.
