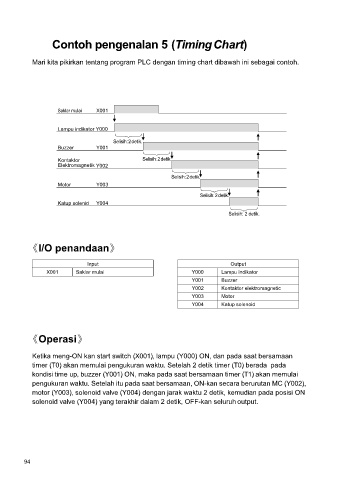

Contoh pengenalan 5 (Timing Chart)

Mari kita pikirkan tentang program PLC dengan timing chart dibawah ini sebagai contoh.

Saklar mulai X001

Lampu indikator Y000

Selisih: 2 detik.
Buzzer Y001

Kontaktor Selisih: 2 detik.
Elektromagnetik Y002
Selisih: 2 detik.
Motor Y003
Selisih: 2 detik.
Katup solenid Y004
Selisih: 2 detik.

I/O penandaan

Input Output
X001 Saklar mulai Y000 Lampu indikator
Y001 Buzzer
Y002 Kontaktor elektromagnetic
Y003 Motor
Y004 Katup solenoid

Operasi

Ketika meng-ON kan start switch (X001), lampu (Y000) ON, dan pada saat bersamaan
timer (T0) akan memulai pengukuran waktu. Setelah 2 detik timer (T0) berada pada
kondisi time up, buzzer (Y001) ON, maka pada saat bersamaan timer (T1) akan memulai
pengukuran waktu. Setelah itu pada saat bersamaan, ON-kan secara berurutan MC (Y002),
motor (Y003), solenoid valve (Y004) dengan jarak waktu 2 detik, kemudian pada posisi ON
solenoid valve (Y004) yang terakhir dalam 2 detik, OFF-kan seluruh output.
