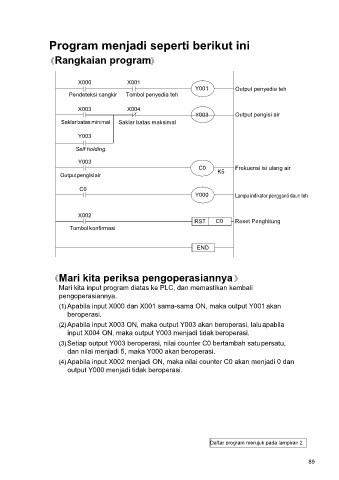

Program menjadi seperti berikut ini
Rangkaian program
X000 X001
Y001 Output penyedia teh
Pendeteksi cangkir Tombol penyedia teh
X003 X004
Y003 Output pengisi air
Saklar batas minimal Saklar batas maksimal
Y003
Self holding
Y003
C0 Frekuensi isi ulang air
K5
Output pengisi air
C0
Y000 Lampu indikator pengganti daun teh
X002
RST C0 Reset Penghitung
Tombol konfirmasi
END
Mari kita periksa pengoperasiannya
Mari kita input program diatas ke PLC, dan memastikan kembali
pengoperasiannya.
(1) Apabila input X000 dan X001 sama-sama ON, maka output Y001 akan
beroperasi.
(2) Apabila input X003 ON, maka output Y003 akan beroperasi, lalu apabila
input X004 ON, maka output Y003 menjadi tidak beroperasi.
(3) Setiap output Y003 beroperasi, nilai counter C0 bertambah satu persatu,
dan nilai menjadi 5, maka Y000 akan beroperasi.
(4) Apabila input X002 menjadi ON, maka nilai counter C0 akan menjadi 0 dan
output Y000 menjadi tidak beroperasi.
Daftar program merujuk pada lampiran 2
