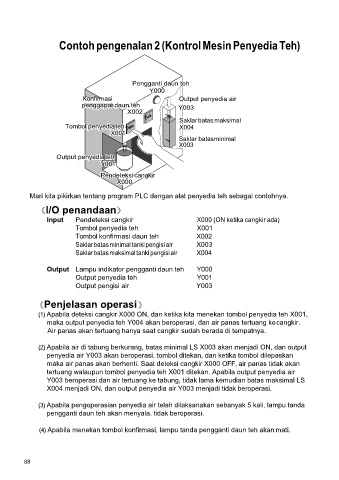

Contoh pengenalan 2 (Kontrol Mesin Penyedia Teh)

Pengganti daun teh
Y000
Konfirmasi Output penyedia air
penggapai daun teh Y003
X002
Saklar batas maksimal
Tombol penyedia teh X004
X001
Saklar batas minimal
X003
Output penyedia teh
Y001
Pendeteksi cangkir
X000

Mari kita pikirkan tentang program PLC dengan alat penyedia teh sebagai contohnya.

I/O penandaan

Input Pendeteksi cangkir X000 (ON ketika cangkir ada)
Tombol penyedia teh X001
Tombol konfirmasi daun teh X002
Saklar batas minimal tanki pengisi air X003
Saklar batas maksimal tanki pengisi air X004

Output Lampu indikator pengganti daun teh Y000
Output penyedia teh Y001
Output pengisi air Y003

Penjelasan operasi
(1) Apabila deteksi cangkir X000 ON, dan ketika kita menekan tombol penyedia teh X001,
maka output penyedia teh Y004 akan beroperasi, dan air panas tertuang ke cangkir.
Air panas akan tertuang hanya saat cangkir sudah berada di tempatnya.

(2) Apabila air di tabung berkurang, batas minimal LS X003 akan menjadi ON, dan output
penyedia air Y003 akan beroperasi. tombol ditekan, dan ketika tombol dilepaskan
maka air panas akan berhenti. Saat deteksi cangkir X000 OFF, air panas tidak akan
tertuang walaupun tombol penyedia teh X001 ditekan. Apabila output penyedia air
Y003 beroperasi dan air tertuang ke tabung, tidak lama kemudian batas maksimal LS
X004 menjadi ON, dan output penyedia air Y003 menjadi tidak beroperasi.

(3) Apabila pengoperasian penyedia air telah dilaksanakan sebanyak 5 kali, lampu tanda
pengganti daun teh akan menyala. tidak beroperasi.

(4) Apabila menekan tombol konfirmasi, lampu tanda pengganti daun teh akan mati.
