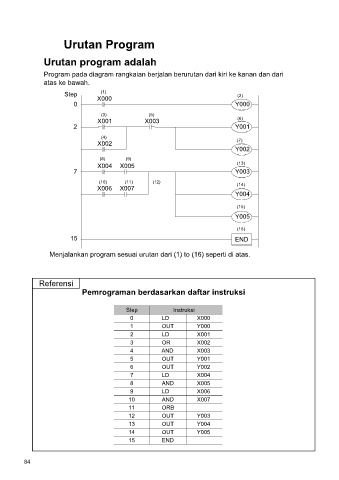

Urutan Program

Urutan program adalah

Program pada diagram rangkaian berjalan berurutan dari kiri ke kanan dan dari
atas ke bawah.
Step (1) (2)
X000
0 Y000

(3) (5)
X001 X003 (6)
2 Y001

(4)
X002 (7)
Y002

(8) (9)
X004 X005 (13)
7 Y003

(10) (11) (12)
(14)
X006 X007
Y004

(15)
Y005

(16)
15 END

Menjalankan program sesuai urutan dari (1) to (16) seperti di atas.

Referensi

Pemrograman berdasarkan daftar instruksi

Step Instruksi
0 LD X000
1 OUT Y000
2 LD X001
3 OR X002
4 AND X003
5 OUT Y001
6 OUT Y002
7 LD X004
8 AND X005
9 LD X006
10 AND X007
11 ORB
12 OUT Y003
13 OUT Y004
14 OUT Y005
15 END
