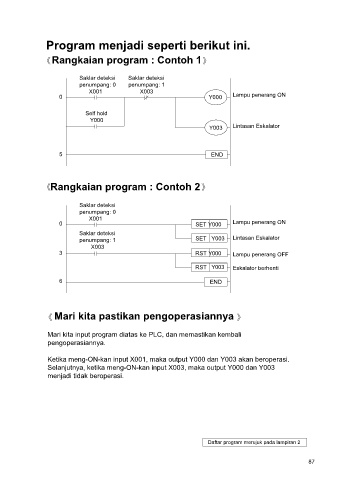

Program menjadi seperti berikut ini.

Rangkaian program : Contoh 1

Saklar deteksi Saklar deteksi

penumpang: 0 penumpang: 1
X001 X003
0 Y000 Lampu penerang ON

Self hold
Y000
Y003 Lintasan Eskalator

5 END

Rangkaian program : Contoh 2

Saklar deteksi

penumpang: 0
X001
0 SET Y000 Lampu penerang ON
Saklar deteksi
penumpang: 1 SET Y003 Lintasan Eskalator
X003
3 RST Y000 Lampu penerang OFF

RST Y003 Eskalator berhenti

6 END

Mari kita pastikan pengoperasiannya

Mari kita input program diatas ke PLC, dan memastikan kembali
pengoperasiannya.

Ketika meng-ON-kan input X001, maka output Y000 dan Y003 akan beroperasi.
Selanjutnya, ketika meng-ON-kan input X003, maka output Y000 dan Y003
menjadi tidak beroperasi.

Daftar program merujuk pada lampiran 2
