Sirkuit internal generator starter memiliki empat gulungan,
yaitu: bidang seri (bidang C), bidang shunt, bidang kompensasi, dan
bidang interpole atau pergantian lilitan. Bagian ini mirip dengan
starter engkol langsung, karena semua lilitan yang digunakan selama
proses penyalaan berurutan sampai kepada sumbernya. Ketika proses
starter, bidang shunt tidakn digunakan. Energi listrik yang digunakan
untuk proses starting engine adalah 24 volt dan 1.500 ampere.

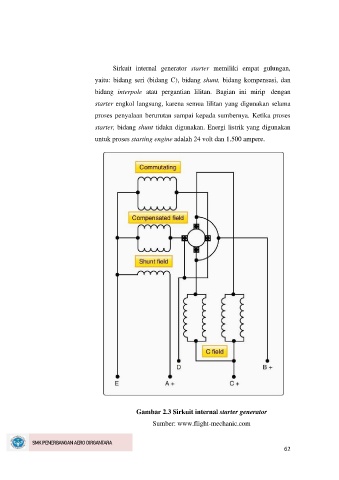

Gambar 2.3 Sirkuit internal starter generator
Sumber: www.flight-mechanic.com
