2.4.5.3 Turap Kantilever Dengan Keadaan Khusus
Berikut ini dua macam kasus khusus yang berkenaan dengan tidak
adanya muka air tanah kantilever bebas akan memperlihatkan adanya
perubahan formulasi matematis atas besaran-besran untuk menentukan
panjang penanaman turap pada tanah lempung.

Turap Tanpa Muka Ait Tanah
Jika tidak terdapat muka air tanah, maka diagram tekanan tanah bersih
akan menjadi seperti yang ditunjukkan oleh Gambar 2.11.

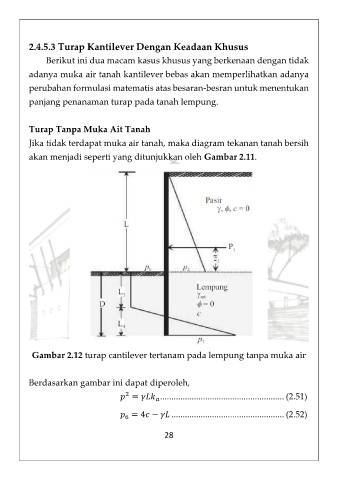

Gambar 2.12 turap cantilever tertanam pada lempung tanpa muka air

Berdasarkan gambar ini dapat diperoleh,
2
= ....................................................... (2.51)

= 4 − .................................................. (2.52)
6
28
