P. 164
berkelakuan seperti fondasi rakit yang dasarnya terletak pada
kedalaman + (2/3) . Sedang penyebaran beban ke lapisan lempung
2
1
di bawahnya digunakan cara 2V:1H.
4. Kelompok tiang dalam tanah timbunan
Tiang pancang atau tiang bor dipasang dalam tanah timbunan, di
bawah tanah timbunan tersebut, tanah mungkin berupa tanah yang
tidak mudah mampat atau mudah mampat (Tomlinson).

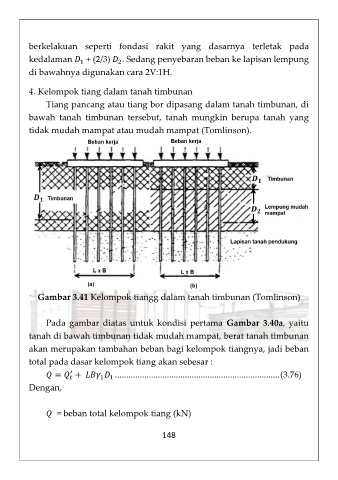

Gambar 3.41 Kelompok tiangg dalam tanah timbunan (Tomlinson)
Pada gambar diatas untuk kondisi pertama Gambar 3.40a, yaitu
tanah di bawah timbunan tidak mudah mampat, berat tanah timbunan
akan merupakan tambahan beban bagi kelompok tiangnya, jadi beban
total pada dasar kelompok tiang akan sebesar :
′
= + ......................................................................... (3.76)
1 1
Dengan,
= beban total kelompok tiang (kN)
148
