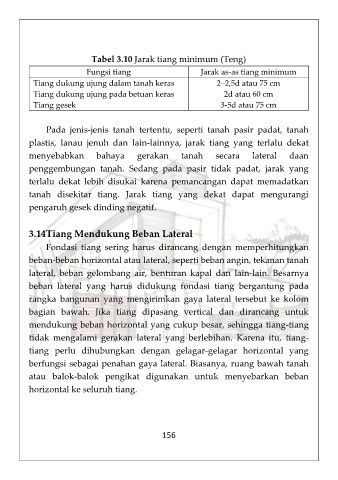

Page 172 - RekayasaPondasiII

Tabel 3.10 Jarak tiang minimum (Teng)
Fungsi tiang Jarak as-as tiang minimum
Tiang dukung ujung dalam tanah keras 2–2,5d atau 75 cm
Tiang dukung ujung pada betuan keras 2d atau 60 cm
Tiang gesek 3-5d atau 75 cm

Pada jenis-jenis tanah tertentu, seperti tanah pasir padat, tanah
plastis, lanau jenuh dan lain-lainnya, jarak tiang yang terlalu dekat
menyebabkan bahaya gerakan tanah secara lateral daan
penggembungan tanah. Sedang pada pasir tidak padat, jarak yang
terlalu dekat lebih disukai karena pemancangan dapat memadatkan
tanah disekitar tiang. Jarak tiang yang dekat dapat mengurangi
pengaruh gesek dinding negatif.

3.14 Tiang Mendukung Beban Lateral
Fondasi tiang sering harus dirancang dengan memperhitungkan
beban-beban horizontal atau lateral, seperti beban angin, tekanan tanah
lateral, beban gelombang air, benturan kapal dan lain-lain. Besarnya
beban lateral yang harus didukung fondasi tiang bergantung pada
rangka bangunan yang mengirimkan gaya lateral tersebut ke kolom
bagian bawah. Jika tiang dipasang vertical dan dirancang untuk
mendukung beban horizontal yang cukup besar, sehingga tiang-tiang
tidak mengalami gerakan lateral yang berlebihan. Karena itu, tiang-
tiang perlu dihubungkan dengan gelagar-gelagar horizontal yang
berfungsi sebagai penahan gaya lateral. Biasanya, ruang bawah tanah
atau balok-balok pengikat digunakan untuk menyebarkan beban
horizontal ke seluruh tiang.

156
