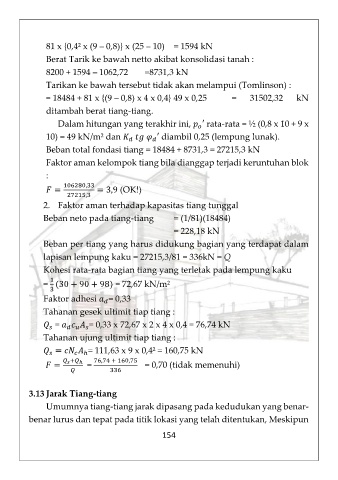

81 x {0,4² x (9 – 0,8)} x (25 – 10) = 1594 kN
Berat Tarik ke bawah netto akibat konsolidasi tanah :
8200 + 1594 – 1062,72 =8731,3 kN
Tarikan ke bawah tersebut tidak akan melampui (Tomlinson) :
= 18484 + 81 x {(9 – 0,8) x 4 x 0,4} 49 x 0,25 = 31502,32 kN
ditambah berat tiang-tiang.
Dalam hitungan yang terakhir ini, ′ rata-rata = ½ (0,8 x 10 + 9 x

10) = 49 kN/m² dan ′ diambil 0,25 (lempung lunak).

Beban total fondasi tiang = 18484 + 8731,3 = 27215,3 kN
Faktor aman kelompok tiang bila dianggap terjadi keruntuhan blok
:
106280,33
= = 3,9 (OK!)
27215,3
2. Faktor aman terhadap kapasitas tiang tunggal
Beban neto pada tiang-tiang = (1/81)(18484)
= 228,18 kN
Beban per tiang yang harus didukung bagian yang terdapat dalam
lapisan lempung kaku = 27215,3/81 = 336kN = Q
Kohesi rata-rata bagian tiang yang terletak pada lempung kaku
1
= (30 + 90 + 98) = 72,67 kN/m²
3
Faktor adhesi = 0,33

Tahanan gesek ultimit tiap tiang :
= = 0,33 x 72,67 x 2 x 4 x 0,4 = 76,74 kN

Tahanan ujung ultimit tiap tiang :
= = 111,63 x 9 x 0,4² = 160,75 kN
ℎ

= + ℎ = 76,74 + 160,75 = 0,70 (tidak memenuhi)
336

3.13 Jarak Tiang-tiang
Umumnya tiang-tiang jarak dipasang pada kedudukan yang benar-
benar lurus dan tepat pada titik lokasi yang telah ditentukan, Meskipun

154
